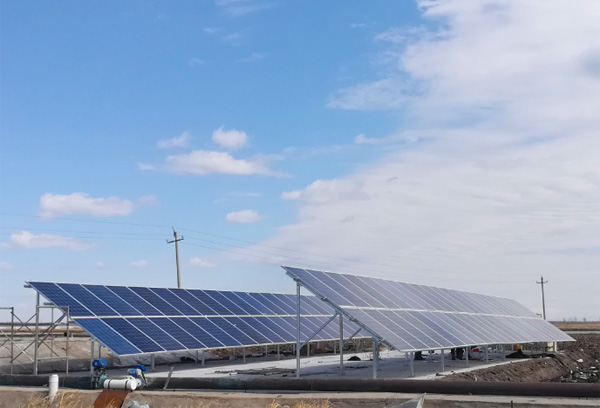

分布式光伏儲能系統，根據類型的不同，一般由光伏方陣、太陽能控制器和逆變器（并網逆變器和儲能逆變器）、蓄電池組及電池管理裝置BMS、監控及能量管理系統EMS和負載等構成。儲能系統的光伏方陣與并網系統設計和安裝都一樣，但是電氣系統沒有統一的標準方案，要根據用戶的需求去設計，因此需要熟悉設備原理，掌握設計方法，才能為用戶量身訂做方案。在整個光伏儲能系統中，太陽能控制器、逆變器及蓄電池等部件之間的連接也需要設計者去挑選優質的電源連接器，好的光伏直流電連接器能夠有效保障整個儲能系統的運行。
離網逆變器，連接蓄電池和負載，主要功能是把蓄電池的直流電逆變成交流電，在光伏離網系統中，一般是與控制器配合使用�，F(xiàn)在大部分中小型的離網系統都做成控制逆變一體機，把光伏控制器和逆變器做成一體，方便安裝。離網逆變器目前有三種方案：修正波逆變器，高頻正弦波逆變器，工頻正弦波逆變器，適用于不同的場合。
儲能逆變器，連接蓄電池和電網（或者負載）。硬件電路與離網逆變器一樣，都是把蓄電池的直流電逆變成交流電，但儲能逆變器功能更強大，能量可以雙向流動，即可把直流電逆變成交流電，送入電網或給交流負載使用，也可把交流電整流為直流電，讓電網給蓄電池充電，所以儲能逆變器也稱為雙向變流器PCS。
蓄電池組，是由多臺蓄電池通過串并的方式組合起來的陣列，以便達到設計的電壓等級和容量要求，目前分布式光儲能系統使用最多的電池是鋰電池和鉛酸電池。電池管理裝置BMS，管理及維護各個電池單元，同時選擇選擇高品質的電池BMS插頭，不僅能防止電池出現過充電和過放電， 還能延長電池的使用壽命，監控電池的狀態。目前鉛酸電池的BMS系統常集成在控制器中，鋰電池的BMS系統一般和鋰電池配套在一起。
一、光伏離網發電系統
光伏離網發電系統，不依賴電網而獨立運行，應用于偏僻山區、無電區、海島、通訊基站和路燈等應用場所。系統由光伏方陣、太陽能控制器、逆變器、蓄電池組、負載等構成。光伏方陣在有光照的情況下將太陽能轉換為電能，通過太陽能控制逆變一體機給負載供電，同時給蓄電池組充電；在無光照時，由蓄電池通過逆變器給交流負載供電。
光伏離網發電系統是專門針對無電網地區或經常停電地區場所使用的，是剛性需求，離網系統不依賴于電網，靠的是“邊儲邊用”或者“先儲后用”的工作模式，干的是“雪中送炭”的事情。對于無電網地區或經常停電地區家庭來說，離網系統具有很強的實用性。
二、并離網儲能系統
并離網型光伏發電系統廣泛應用于經常停電，或者光伏自發自用不能余量上網、自用電價比上網電價貴很多、波峰電價比波谷電價貴很多等應用場所。
系統由太陽電池組件組成的光伏方陣、太陽能并離網一體機、蓄電池組、負載等構成。
相對于并網發電系統，并離網系統增加了充放電控制器和蓄電池，系統成本增加了30%左右，但是應用范圍更寬。一是可以設定在電價峰值時以額定功率輸出，減少電費開支；二是可以電價谷段充電，峰段放電，利用峰谷差價賺錢；三是當電網停電時，光伏系統做為備用電源繼續工作，逆變器可以切換為離網工作模式，光伏和蓄電池可以通過逆變器給負載供電。
三、光伏并網儲能系統
并網儲能光伏發電系統，能夠存儲多余的發電量，提高自發自用比例，應用于光伏自發自用不能余量上網、自用電價比上網電價價格貴很多、波峰電價比波平電價貴很多等應用場所。系統由太陽電池組件組成的光伏方陣、太陽能控制器、電池組、并網逆變器、電流檢測裝置、負載等構成。當太陽能功率小于負載功率時，系統由太陽能和電網一起供電，當太陽能功率大于負載功率時，太陽能一部分給負載供電，一部分通過控制器儲存起來。
在一些國家和地區，之前裝了一套光伏系統，后取消了光伏補貼，就可以安裝一套并網儲能系統，讓光伏發電完全自發自用。并網儲能機可以兼容各個廠家的逆變器，原來的系統可以不做任何改動。當電流傳感器檢測到有電流流向電網時，并網儲能機開始工作，把多余的電能儲存到蓄電池中，如果蓄電池也充滿了，還可以打開電熱水器。晚上家庭負載增加時，可以控制蓄電池通過逆變器向負載送電。
四、微網儲能系統
微網系統由太陽能電池方陣、并網逆變器、PCS雙向變流器、智能切換開關、蓄電池組、發電機、負載等構成。光伏方陣在有光照的情況下將太陽能轉換為電能，通過逆變器給負載供電，同時通過PCS雙向變流器給蓄電池組充電；在無光照時，由蓄電池通過PCS雙向變流器給負載供電。
微電網可充分有效地發揮分布式清潔能源潛力，減少容量小、發電功率不穩定、獨立供電可靠性低等不利因素，確保電網安全運行，是大電網的有益補充。微電網可以促進傳統產業的升級換代，從經濟環保的角度可以發揮巨大作用。專家表示，微電網應用靈活，規�？梢詮臄�(shù)千瓦直至幾十兆瓦，大到廠礦企業、醫院學校，小到一座建筑都可以發展微電網。
